產品概述

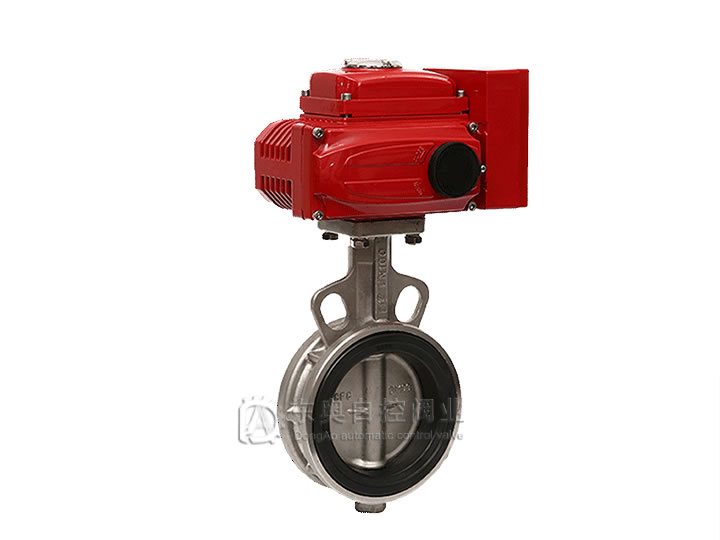

       電動對夾軟密封蝶閥（調節型）是采用一體化結構，接入220VAC電源即可控製運轉，也可加入控製模塊，輸入控製信號（4-20mADC或1-5VDC）進行調節控製。電動軟密封蝶閥具有功能強，體積小，重量輕，性能可靠，配套簡單元

，流通能力大，對常溫、幹淨介質
，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高(gao)溫(wen)高(gao)壓(ya)工(gong)況(kuang)可(ke)選(xuan)用(yong)三(san)偏(pian)心(xin)硬(ying)密(mi)封(feng)閥(fa)體(ti)。電(dian)動(dong)軟(ruan)密(mi)封(feng)蝶(die)閥(fa)可(ke)廣(guang)泛(fan)應(ying)用(yong)於(yu)食(shi)品(pin)，環(huan)保(bao)，輕(qing)工(gong)，石(shi)油(you)，化(hua)工(gong)
，教(jiao)學(xue)設(she)備(bei)，造(zao)紙(zhi)，電(dian)力(li)等(deng)到(dao)行(xing)業(ye)的(de)工(gong)業(ye)過(guo)程(cheng)自(zi)動(dong)控(kong)製(zhi)係(xi)統(tong)中(zhong)。

設計標準

設計標準	GB/T2238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-2000 ；JB/T9092-1999

執行器技術參數

執行器類別	引進型EI-TORK係列執行器參數	引進型EXI-TORK係列執行器參數
電源電壓	標準：220V    AC單相  可選：110V AC 單相、380/440V    AC 三相、24V/110V/220V DC
輸出力矩	50N·M～2000N·M	50N·M～4000N·M
動作範圍	0～90° 0～360°	0～90°、0°～270°可選
控製方式	開關到位燈（開關兩位控製）、無源觸點信號、1/5K電位計 、智能調節（4～20mA模擬量信號控製）
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構  ，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位
防護等級	IP65	IP65、IP67、可定製IP68
防爆等級	無防爆	ExdⅡ BT6  ，ExdⅡ CT5
位置測量	可選裝開關或電位計	電位計、比例控製單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	2個 G1/2〞M18*1.5	2個 PF 3/4”
殼體材料	鋁合金	鋁合金
外塗層	幹粉，環氧聚酯，具有超強防腐功能

（1）功能強勁：智能型
、調節型、開關式。
（2）體積小巧：體積僅相當於同類產品的35%左右。
（3）使用方便：采用單相電源
，接線簡單
；采用球型凸出結構
，使觀察更方便；免加油免點檢、防水防鏽、任意角度安裝。
（4）保護裝置有雙重限位
、過熱保護、過載保護。全行程時間15秒
、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控製軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控製和準確定位。

零件材料

零件名稱	材料
閥體	（球墨鑄鋼、鑄鋼、不鏽鋼）+F46
蝶板	（灰鑄鐵 、球墨鑄鋼 、鑄鋼、不鏽鋼及特殊材料）+F46
閥杆	2Cr13、不鏽鋼
填料	O型圈、柔性石墨

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等係列參數。
（2）執行器參數：電源電壓、控製方式（開關型，調節型）、控製信號（4-20mA，1-5V）、作用方式（電-開式
，電-關式）。

產品用途
       電動中線型蝶閥是有蝶閥與ODL係列執行器機構配套，輸入控製信號（4~20mA或1~5VDC）及單向電源即可控製運轉，電動蝶閥具有功能強
、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、電動蝶閥特別是適合於介質粘稠
、含顆粒、纖維性質的場合。目前該電動調節蝶閥廣泛應用於食品、環保
、輕工、石油
、造紙、化工、教學和科研設備
、電力等行業的工業自動控製係統中。
