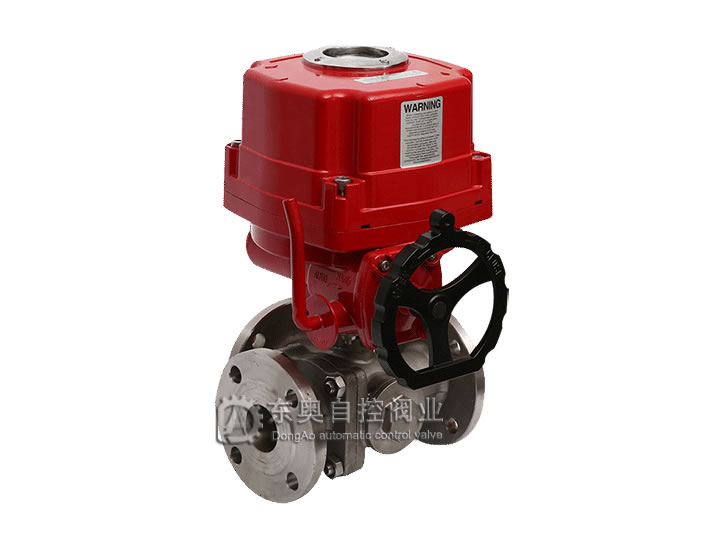

產品概述

       bengongsidediandongsantongqiufashiyoujiaoxingchengxiliezhinengshizhixingjigouhesantongqiufazucheng，shiyizhongxuanzhuanleiqieduantiaojiefamen
，diandongsantongqiufajuyouguanbiyanmi
，jiegoujincou，zhongliangqing，weixiufangbiandengyoudian。diandongsantongtiaojieqiufaguangfanyongyuqiti、液體、蒸汽
、油品等腐蝕性介質的管道自動化控製中。兩閥座密封電動三通球閥具有結構緊湊、外型美觀、密(mi)封(feng)性(xing)能(neng)好(hao)。電(dian)動(dong)三(san)通(tong)球(qiu)閥(fa)能(neng)實(shi)現(xian)對(dui)管(guan)道(dao)中(zhong)介(jie)質(zhi)流(liu)向(xiang)的(de)切(qie)換(huan)。也(ye)能(neng)使(shi)相(xiang)互(hu)垂(chui)直(zhi)的(de)兩(liang)個(ge)通(tong)道(dao)連(lian)通(tong)或(huo)關(guan)閉(bi)。四(si)閥(fa)座(zuo)密(mi)封(feng)三(san)通(tong)球(qiu)閥(fa)具(ju)有(you)造(zao)型(xing)美(mei)觀(guan)、jiegoujincouheli。diandongsantongqiufabujinkeshixianjiezhiliuxiangdeqiehuan，yekeshisangetongdaoxianghuliantong，xianshiyekeguanbirenyitongdao，shilingwailianggetongdaoliantong，linghuokongzhiguanluzhongjiezhideheliuhuofenliu。guchengzhiweidiandongsantonghuanxiangqiufa。

技術參數及性能

公稱通徑 DN（mm）

15

20

25

32

40

50

65

80

100

125

150

200

允許壓差（MPa）

≤公稱壓力

動作範圍

0～90°

閥體形式

二段分體式鑄造閥體

閥蓋形式

整體式

壓蓋型式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料 、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

連接方式

法蘭式、螺紋式（適用於1/2"～2"）

閥芯形式

三通球型閥芯

流量特性

近似快開特性

泄露量Q

軟密封：零泄露；金屬密封：按GB/T4213-92，小於額定KV0.01%

基本誤差

±1%

回差

±1%

死區

≤1%

配置執行器型號

可另配EI-TORK，EXI-TORK等係列電子式電動執行機構

控製方式

開關到位燈（開關兩位控製）、無源觸點信號、1/5K電位計、智能調節（4～20mA模擬量信號控製）

執行器類別	引進型EI-TORK係列執行器參數	引進型EXI-TORK係列執行器參數
電源電壓	標準：220V    AC單相  可選：110V AC 單相、380/440V    AC 三相、24V/110V/220V DC
輸出力矩	50N·M～2000N·M	50N·M～4000N·M
動作範圍	0～90° 0～360°	0～90°、0°～270°可選
控製方式	開關到位燈（開關兩位控製）、無源觸點信號、1/5K電位計 、智能調節（4～20mA模擬量信號控製）
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構 ，配手輪操作
機械限位	電氣、機械二重限位	電氣 、機械二重限位
防護等級	IP65	IP65、IP67 、可定製IP68
防爆等級	無防爆	ExdⅡ BT6 ，ExdⅡ CT5
位置測量	可選裝開關或電位計	電位計 、比例控製單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	2個 G1/2〞M18*1.5	2個 PF 3/4”
殼體材料	鋁合金	鋁合金
外塗層	幹粉，環氧聚酯，具有超強防腐功能

（1）功能強勁：智能型、調節型、開關式。
（2）體積小巧：體積僅相當於同類產品的35%左右。
（3）使用方便：采用單相電源
，接線簡單；采用球型凸出結構，使觀察更方便
；免加油免點檢
、防水防鏽

、任意角度安裝。
（4）保護裝置有雙重限位
、過熱保護、過載保護。全行程時間15秒、30秒
、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控製軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控製和準確定位。

零件材料

零件名稱	材料名稱
閥體	WCB	304（CF8）	316（CF8M）	316L（CF3M）
球體	2Cr13+氮化處理	304	316	316L
閥杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯（PTFE） 、增強聚四氟乙烯（PPL）、對位聚苯 、柔性石墨
適用介質	水 、氣體 、蒸汽 、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

       電動三通球閥分L型和T型，介質流通方向見下圖。L型電動三通球閥適用於介質流向的切換
，能使相互垂直的兩個通道連通：T型電動三通球閥適用於介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，電動三通球閥一般采用三個閥座結構，亦可根據用戶要求采用四閥座結構。

"T"型電動三通球閥 流向示意圖

"L"型電動三通球閥 流向示意圖

公稱通徑 DN（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	150	150	180	200	220	240	260	280	320	380	440	550	/	/
L1	75	75	90	100	110	120	130	140	160	190	220	275	/	/
H、A	由於閥門密封選擇及溫度選擇不同，執行器尺寸需根據實際配置，該尺寸可谘詢精歐公司技術部。
PN1.6MPa法蘭連接尺寸
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
b	14	16	16	18	18	20	22	24	24	26	28	24	26	28
f	2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法蘭連接尺寸
D	95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2	46	56	65	76	84	99	118	132	156	184	211	274	330	389
b	14	16	16	18	18	20	22	24	24	26	28	34	38	42
f	2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30

       防爆電動三通法蘭球閥采用ODL型，回轉式角行程電動執行機構

，以AC220V

，AC380V或DC24V電源電壓做動力，接受工業自動化儀表控製係統輸入的（4~20mA）電(dian)流(liu)信(xin)號(hao)或(huo)電(dian)壓(ya)信(xin)號(hao)，即(ji)可(ke)控(kong)製(zhi)運(yun)轉(zhuan)，實(shi)現(xian)對(dui)工(gong)藝(yi)介(jie)質(zhi)的(de)比(bi)例(li)調(tiao)節(jie)或(huo)二(er)位(wei)切(qie)換(huan)控(kong)製(zhi)。三(san)銅(tong)球(qiu)閥(fa)是(shi)綜(zong)合(he)國(guo)內(nei)外(wai)先(xian)進(jin)技(ji)術(shu)而(er)開(kai)發(fa)的(de)新(xin)型(xing)三(san)通(tong)切(qie)換(huan)型(xing)調(tiao)節(jie)閥(fa)。標(biao)準(zhun)球(qiu)芯(xin)有(you)L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體 實現不同的組合控製；T型孔道可以氣配比作用
，適用於液體

、氣體、蒸汽等介質的配比調節與控製。
