產品概述

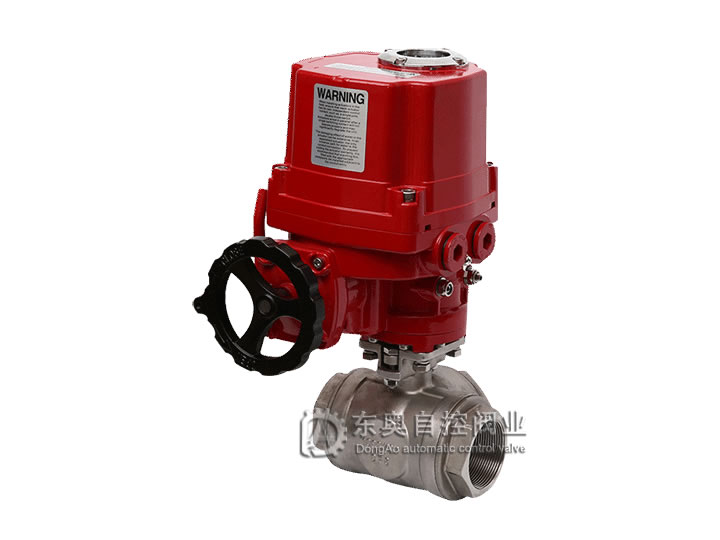

       本公司的Q914/Q915型電動三通內螺紋球閥是綜合國內外先進技術而開發的新型電動三通球閥。標準球芯有L型有三通雙口孔種
，改變球芯與管道的相對角度
，可以對三支管道流體實現不同的組合控製；T型孔道可起配比作用
，適用於液體、氣體、蒸汽等介質的配比調節與控製。電動三通內螺紋球閥采用JO型、HQ型角行程電動執行機構，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控製係統輸入的（4-20mA
、或1-5VDC）電流信號或電壓信號，即可控製運轉，實現對工藝介質的比例調節或二位切換控製。

產品特點
（1）Q914F-16C電動防爆三通球閥有兩座和四座密封結構，閥芯孔道有L型和Txingliangzhongjiegouxingshi，caiyongkongzhifaxinxuanzhuanjiaodu

，gaibianfaxinkongdaoyuguandaokoudelianjiezhuangtai
，keshixianduisantiaozhiguanbutongdezuhekongzhi。santongqiufaliutongnenglida，kekongzhiqiti、液體、蒸汽
，更適用於控製高粘度，纖維顆粒狀的流體。也適用於密封要求較嚴格的場合。
（2）兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
（3）四閥座密封三通球閥具有造型美觀、結(jie)構(gou)緊(jin)湊(cou)合(he)理(li)，它(ta)不(bu)僅(jin)可(ke)實(shi)現(xian)介(jie)質(zhi)流(liu)向(xiang)的(de)切(qie)換(huan)，也(ye)可(ke)使(shi)三(san)個(ge)通(tong)道(dao)相(xiang)互(hu)連(lian)通(tong)
，同(tong)時(shi)可(ke)關(guan)閉(bi)任(ren)意(yi)一(yi)個(ge)通(tong)道(dao)，使(shi)另(ling)外(wai)兩(liang)個(ge)通(tong)道(dao)連(lian)通(tong)
，靈(ling)活(huo)控(kong)製(zhi)管(guan)路(lu)是(shi)介(jie)質(zhi)的(de)合(he)流(liu)或(huo)分(fen)流(liu)。
（4）T型閥芯孔道可使三條正交的管道互相連通或切換
，起分流或合流作用
；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。

技術參數

公稱通徑DN（mm）	10	15	20	25	32	40	50	65	80	100
公稱壓力（MPa）	PN1.6、2.5、4.0 、6.4 MPa
閥體形式	三段式分體式閥體
連接形式	螺紋式、焊接式
閥芯形式	"O"型球形閥芯
動作範圍	0～90°
泄露量Q	按GB/T4213-92，小於額定KV0.01% （軟密封：零泄漏）
基本誤差	±1%
回差	±1%
死區	≤1%（可調）
可調範圍	250：1
配置執行機構	可另配EI-TORK,EXI-TORK等係列電子式電動執行機構
控製方式	開關到位燈（開關兩位控製）、智能調節（4～20mA模擬量信號控製）

（1）功能強勁：智能型

、調節型
、開關式。
（2）體積小巧：體積僅相當於同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用球型凸出結構

，使觀察更方便；免加油免點檢、防水防鏽
、任意角度安裝。
（4）保護裝置有雙重限位
、過熱保護
、過載保護。全行程時間15秒、30秒、45秒

、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控製軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控製和準確定位。

安裝尺寸

連接方式		內螺紋連接			對焊連接
零件名稱	閥體閥蓋	WCB	CF8（304）	CF8M（316）	WCB	CF8（304）	CF8M（316）
	球體、閥杆	2Cr13	0Cr19Ni9	OCr17Ni12Mo2	2Cr13	0Cr19Ni9	OCr17Ni12Mo2
	密封圈、填料	增強聚四氟乙烯、對位聚苯
適用工況	適用介質	水、蒸汽         、油品等	硝酸等腐        蝕性介質	醋酸等腐        蝕介質	水、蒸汽         、油品等	硝酸等腐        蝕性介質	醋酸等腐蝕介質
	適用溫度	-29～180°C（增強聚四氟乙烯）、-29～300°C（對位聚苯）

通徑DN	英寸"	連接尺寸
mm	inch （G）	L	L1	H（配JHQ）	H（配JOX）	A（配JHQ）	A（配JOX）	A1（配JHQ）	A1（配JOX）
10	3/8	60	30	260	130	265	161	137	40
15	1/2	72	36	265	130	265	161	137	40
20	3/4	85	42	280	135	265	161	137	40
25	1	91	46	290	139	265	161	137	40
32	11/4	110	55	310	158	265	197	137	40
40	11/2	122	61	340	165	265	197	137	40
50	2	145	72	360	202	265	197	137	40

（1）閥體參數：公稱通徑、工作壓力
、工藝介質
、使用場合
、閥體材料等係列參數。
（2）執行器參數：電源電壓
、控製方式（開關型
，調節型）、控製信號（4-20mA，1-5V）、作用方式（電-開式，電-關式）。
